充分讀圖,確認設計方的意圖及要求,對鋼結構建筑進行整體把握。在日本,設計方有絕對的發言權和權威性,設計圖的讀圖失誤會對后續工作造成一系列的影響。
一般圖包括鐵骨一般圖、胴緣割付圖、母屋割付圖等。還包括繼手基準圖、熔接基準圖等。中文叫布置圖。
一般圖是日本鋼結構加工時的整體概括,所有部材和尺寸都要體現,是對設計圖的一個總結。也是業主及開發商和各供應商對話的基礎圖紙。從制作到承認需反復修改。一般圖得到承認后會進入現寸作業,所以,正確性和及時得到承認對后續設計及加工影響很大。如果有一般圖不能充分表達的地方,需要提出部分擴大圖和設計方確認。通過制作一般圖,在充分了解結構的基礎上,找出設計圖里表達不夠清楚的地方也是一般圖階段的重要工作。
從設計圖出發,根據工廠加工工藝和現場施工條件提出有疑問的地方,以書面提問的方式提出。另外,設計圖本身也可能會有表達不一致的時候,也需要寫入質疑書進行確認。質疑書會及時得到設計方以及現場施工方的確認和回答。質疑回答書的重要性往往超過設計圖。
熔接基準圖、假設基準圖、加工基準圖。
現寸也叫原寸,中文叫放樣。是指工廠加工需要的材料的下料清單的制作。此階段需要考慮材料入廠后的加工效率。

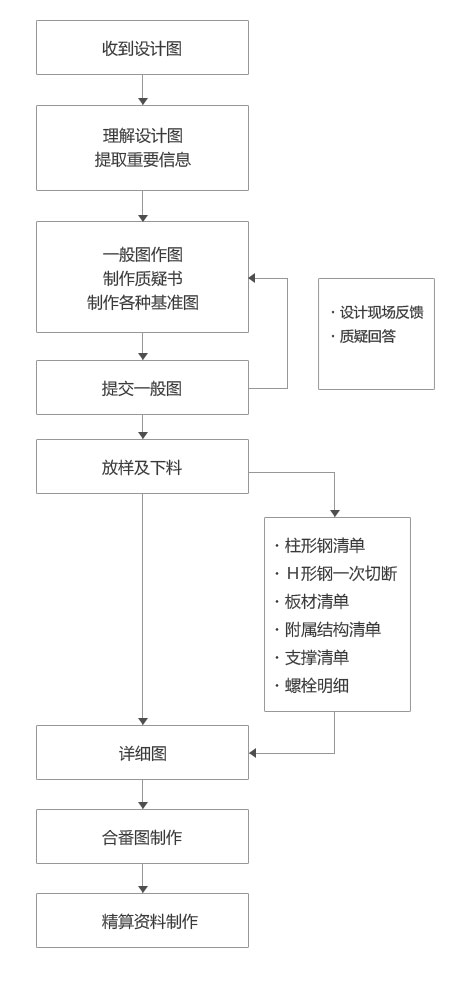

一般圖得到各方確認后,就可以繪制工廠加工需要的圖紙了,也就是詳細圖或加工圖。繪制詳細圖的重點是讓工廠的工人易懂,這是衡量詳細圖優劣的重要標準。工廠采光環境差,須極力避免字的重疊、文字等過小看不清的情況。另外,工人會嚴格按照詳細圖加工,圖紙錯誤會導致加工出來的產品錯誤,要全力以赴保證圖紙的正確性。
工廠加工出來的鋼結構構件都有不同的編號,此編號即合番。在布置圖上標注構件號的圖就是合番圖。合番圖是施工現場搭建時用的圖。包括柱腳圖、平面圖和立面圖、節點圖,還可能會有胴緣和母屋的合番圖。
工作圖包括一般圖、詳細圖、基準圖。
這種作圖方式屬于日本的傳統方式,下料基本由工廠自行放樣。一般圖主要用于確定主框架的結構。

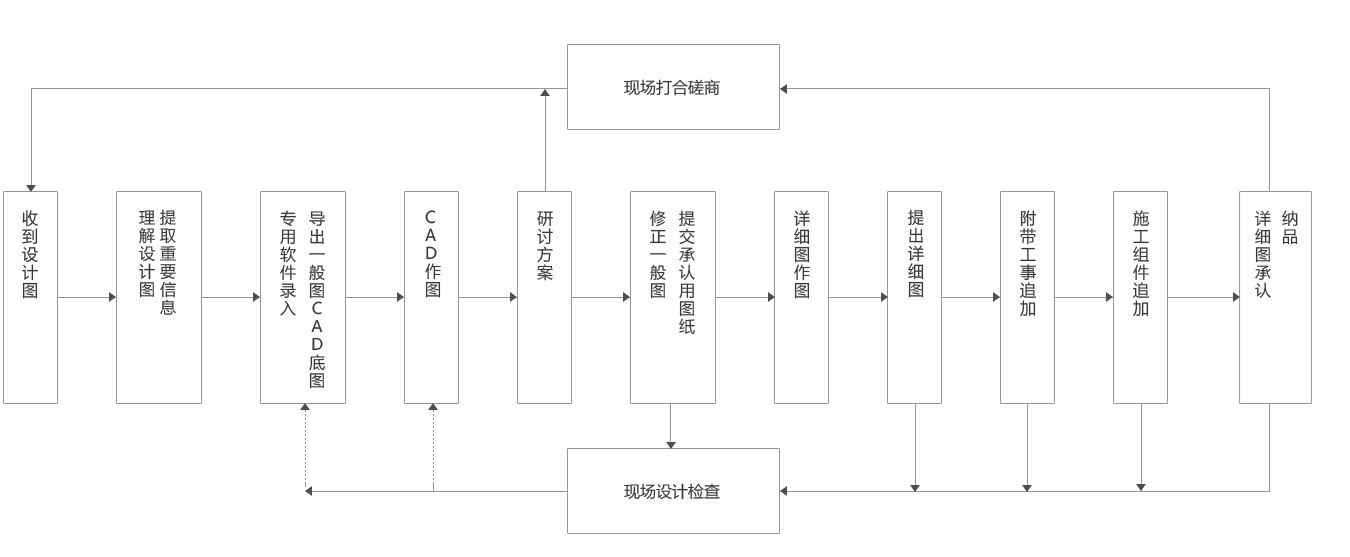

由于高層建筑有大量的附帶工事和假設金物,會產生各種各樣的連接形式,很難通過有限的基準圖對所有的結構面面俱到地涵蓋,承包商和設計方會通過直接檢查詳細圖的各個細節來對每個主構件進行確認,這將導致工作圖模式中的詳細圖會隨著工程的推進,反復更新,直到所有的工序結束為止。

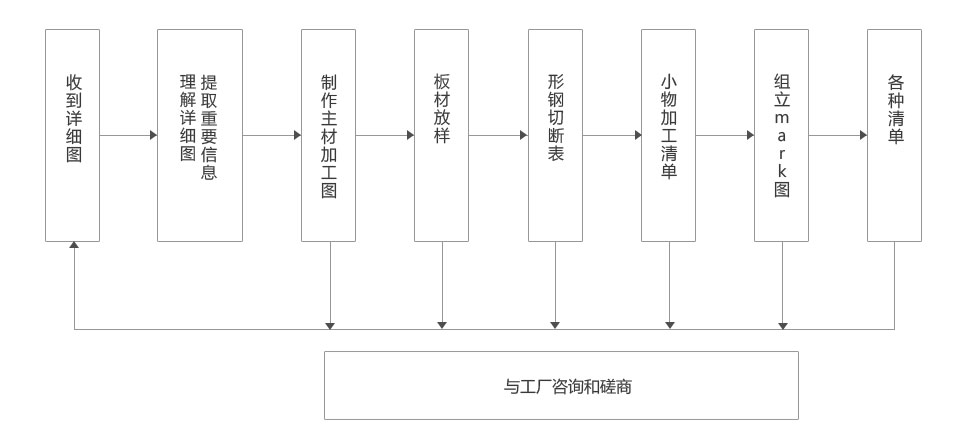

這種工作形式主要面對鋼結構加工工廠,待工作圖中的詳細圖得到承認后,依據詳細圖,配合使用二維軟件,結合工廠的加工工藝和材料的市場狀況,從詳細圖中采集形鋼、板材、金物等的數據信息,轉化成工廠能夠直接下料的采購清單。還會對詳細圖上的編號進行重新編輯,轉化成工廠加工用的加工圖。
放樣工作看似簡單,由于對精確度和緊急性要求極高,也需要經驗豐富的人精工細作。
